blockCosine
Generate cosine signal
Extends from Interfaces.SignalSource (Base class for continuous signal source).
Information

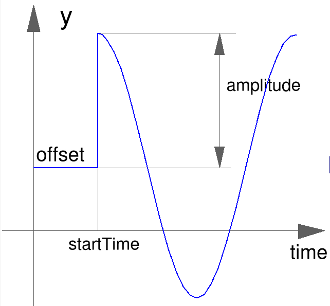

The Real output y is a cosine signal:
Parameters
| Type | Name | Default | Description |
|---|---|---|---|
| Real | amplitude | 1 | Amplitude of cosine wave |
| SI.Frequency | f | Frequency of cosine wave | |
| SI.Angle | phase | 0 | Phase of cosine wave |
| Boolean | continuous | false | Make output continuous by starting at offset + amplitude*cos(phase) |
| Real | offset (from SignalSource) | 0 | Offset of output signal y |
| SI.Time | startTime (from SignalSource) | 0 | Output y = offset for time < startTime |
Connectors
| Type | Name | Default | Description |
|---|---|---|---|
| RealOutput | y (from SO) | Connector of Real output signal |
